PLC投入運行時，其工作過程一般分為輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱為掃描周期。在整個運行期間，PLC的CPU以一定的掃描速度重復上述三個階段。

1，輸入采樣相位

在輸入采樣階段，PLC通過掃描順序讀取所有輸入狀態和數據，并將其存儲在I/O圖像區域的相應單元中。輸入采樣完成后，用戶程序執行和輸出刷新階段被轉移。在這兩個階段中，即使輸入狀態和數據改變，I/O圖像區域中相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則脈沖信號的寬度必須大于一個掃描周期，以確保在任何情況下都可以讀入輸入。

2，用戶程序執行階段

在用戶程序的執行階段，PLC總是按照從上到下的順序掃描用戶程序（梯形圖）。掃描每個梯形圖時，總是先掃描梯形圖左側由每個觸點組成的控制電路，然后按先左后右、先上后下的順序對由觸點組成的控制電路進行邏輯運算。然后，根據邏輯運算的結果，刷新系統RAM存儲器區域中的邏輯線圈的對應位的狀態，或者刷新I/O圖像區域中的輸出線圈，或者確定是否執行梯形圖中指定的特殊功能指令。

也就是說，在用戶程序執行過程中，只有I/O圖像區域中的輸入點的狀態和數據不會改變，而I/O圖像區域或系統RAM存儲器區域中的其他輸出點和軟設備的狀態和數據可能會改變。此外，上面梯形圖的程序執行結果會影響下面使用這些線圈或數據的梯形圖相反，下面梯形圖中刷新的邏輯線圈的狀態或數據只能在梯形圖上面的程序上工作，直到下一個掃描周期。

如果在程序執行過程中使用即時I/O指令，則可以直接訪問I/O點。也就是說，如果使用I/O指令，則輸入處理圖像寄存器的值不會被更新。程序直接從I/O模塊獲取值，輸出過程圖像寄存器將立即更新，這與即時輸入不同。

3，輸出刷新階段

掃描用戶程序完成后，PLC將進入輸出刷新階段。在此期間，CPU根據I/O映像區中相應的狀態和數據刷新所有輸出鎖存電路，然后通過輸出電路驅動相應的外圍設備。這是PLC的真實輸出。

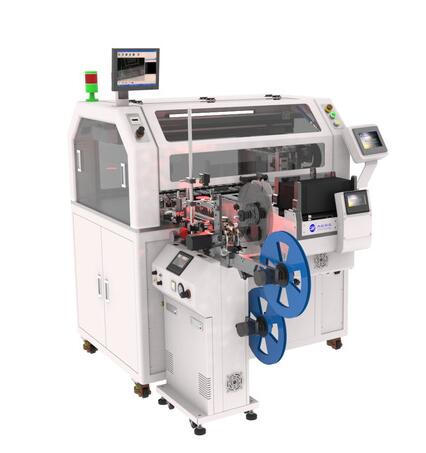

群沃電子科技專業從事IC編程器研發、燒錄機、燒錄器、編程器、自動燒錄機、芯片自動燒錄機、全自動燒錄機、燒錄編程器生產與銷售,價格實惠,品質保障,針對半導體工廠、芯片通路商、手機制造商、汽車電子、消費數碼電子生產商及EMS代工廠等提供集成電路燒錄、測試、返修服務提供商。http://www.news.tmcpecf.cn/
