智能化模塊測試線

點擊：15 更新時間：2022.02.14 來源： www.news.tmcpecf.cn

自動上料+GT-730RF測試+GT-750燒錄+GT-750功能測試+下料機（卷帶熱封包裝）
★在線激光發碼
★在線打印貼標
★UPH1500xN

統一規格型號單擊組件，對于產品，儀器的要求簡單，測試工位配置更快捷有效，解決瓶頸問題。

應用范圍

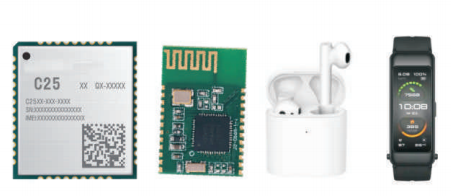

藍牙模塊、WIFI模塊、5G模塊、RF射頻、TWS、的測試
10015079274

系統參數
System Parameter

精準機構設計	測試數量	最大可測試	8-32PCS
	測試數量	模式	整線聯機
	測試速度	測試產能	UPH:1600PCSxN（根據測試環境時間定論）
	測試速度	吸嘴	4吸嘴
	測試核心	支援類型	藍牙模塊、Wifi模塊、5G模塊、RF射頻、TWS的測試燒錄等
	測試核心	核心類型	指定
雙500萬像素CCD	移動系統	傳動系統	X軸,U軸直線電機驅動
		驅動系統	進口高精密松下伺服馬達
		放置精密	±0.01mm
		X/Y/Z軸驅動	X/Y/Z軸:±0.01mm: U軸:0.15°
	定位系統	CCD	上下雙CCD, 130萬像素，下CCD隨Y軸移動
雙軌TRAY盤設計	定位系統	影響處理速度	0.01S/device
	進出料裝置	帶裝（Tape）	8-32MM料槍，可同時搭載編帶出料
		帶裝（Tape）	自動帶裝出料，8-44mm可調節，自動打點，支持激光打點、噴碼
		盤裝(Tray)	雙軌iiTray，零換盤時間，可同時放置OK盤，待測盤各20盤
		Tray打點	Tray打點，支援?dāng)?shù)量，英文字母，激光噴碼
智慧化軟體		其他	Ng盤
	選購	MES系統	定制MES系統
		鐳射標識	TRAY/TAPE鐳射打印
		引腳檢測	弓\|腳/MARKING/表面3D檢測
		核心指定	指定核心
完善外觀設計	換線時間	換線	模組化作業，智慧化軟件調用
	測試標識	標識方式	搭載油墨打印模組/激光標識（選配）
	控制系統	電源	220-240V單相/50-60 Hz
		功耗	2.5KWX4（額定最大功）
		氣源	0.6 MPa, 45L/min
	單機外觀	機器尺寸（WDH）	W1400 mm D1300 mm H1600 mm
	單機外觀	機器重量	950KG
